CMU 最优控制笔记 2：LQR、Riccati 递推与轨迹跟踪

学习线性二次型调节器（LQR）时，我把二次规划和 Riccati 递推放在一起整理：同一个最优控制问题，既可以写成二次规划，也可以利用时间结构通过 Riccati 递推求解。

**先修知识：**离散状态空间模型、二次型、矩阵求导与等式约束优化。

阅读路线：

先明确代价、动力学约束和初始状态，比较 QP 与 Riccati 两种求解思路。
再区分有限时域、无限时域和平衡点附近的局部控制。
最后阅读非线性系统案例及 TVLQR 轨迹跟踪，观察线性化的适用范围。

笔记结合 CMU 16-745 的课程与作业整理，相关材料见课程作业页面。文中的代码片段保留学习时的实现，运行时还需使用对应作业的依赖与上下文。

其他学习视角可参考向阳的笔记和知乎我爱科研的整理

LQR：二次规划与 Riccati 递推#

按2025 年课程目录，LQR in 3 Ways 对应 Lecture 8；此前的笔记记为 Lecture 9，此处按主题组织。

线性二次型最优控制问题

\begin{align} \min_{x_{1:N},{u}_{1:N-1}}& \quad \sum_{k=1}^{N-1}(\frac{1}{2}{x_k}^TQx_k + \frac{1}{2}{u_k}^TRu_k)+\frac{1}{2}{x_N}^TQ_Nx_N \\ \text{s.t.}&\quad x_{k+1}=A_kx_k+B_ku_k,\quad x_1=x_{\mathrm{init}} \end{align}

其中， $Q\succeq 0,R\succ 0$ 。

根据 $A,B,Q,R$ 是否随时间变化可以分为时不变和时变LQR，时不变 LQR 常用于平衡点附近的稳定控制，TVLQR 用于轨迹跟踪
可以在线性化点附近设计非线性系统的局部控制器；一次线性化得到的 LQR 解不等于原非线性最优控制问题的全局解。

将LQR转换为一个标准的QP问题求解#

定义优化变量 $z$

z=\begin{bmatrix} u_1 \\ x_2 \\ u_2 \\ . \\ . \\ x_N \end{bmatrix}

$J=\frac{1}{2}z^THz$

H= \begin{bmatrix} R_1 & 0 & ... & 0 \\ 0 & Q_2 & ... & 0 \\ & & . \\ 0 & 0 & ... & Q_N \end{bmatrix}

$Cz=d$

\begin{aligned} & C= \begin{bmatrix} B_1 & (-I) & ... & ... & ... & 0 \\ 0 & A & B & (-I) & ... & 0 \\ & & . \\ 0 & 0 & ... & A_{N-1} & B_{N-1} & (-I) \end{bmatrix} \\ & d= \begin{bmatrix} -A_1x_1 \\ 0 \\ . \\ 0 \end{bmatrix} \end{aligned}

这样就形式上转换成了一个标准的QP问题

\begin{aligned} & \min_z\frac{1}{2}z^THz \\ & s.t.\quad Cz=d \end{aligned}

通过引入拉格朗日乘子给出拉格朗日函数，得到 KKT 线性方程组，可直接求解该等式约束二次规划；数值实现时还需检查相应矩阵的可解性

\begin{bmatrix} H & C^T \\ C & 0 \end{bmatrix} \begin{bmatrix} z \\ \lambda \end{bmatrix}= \begin{bmatrix} 0 \\ d \end{bmatrix}

Riccati 方程求解（利用KKT中的稀疏性）#

下面先用 $N=4$ 、时不变 $A,B,Q,R$ 的示意例子推导，终端权重为 $Q_N$ 。时变情形需要给各步矩阵加上下标。

\begin{bmatrix} R & & & & & & . & B^T & \\ & Q & & & & & . & -I & A^T \\ & & R & & & & . & & B^T \\ & & & Q & & & . & & -I & A^T \\ & & & & R & & . & & & B^T \\ & & & & & Q_N & . & & & -I \\ . & . & . & . & . & . & . & . & . & . \\ B & -I & & & & & . & 0 & 0 & 0 \\ & A & B & -I & & & . & 0 & 0 & 0 \\ & & & A & B & -I & . & 0 & 0 & 0 \end{bmatrix} \begin{bmatrix} u_1 \\ x_2 \\ u_2 \\ x_3 \\ u_3 \\ x_4 \\ \lambda_2 \\ \lambda_3 \\ \lambda_4 \end{bmatrix}= \begin{bmatrix} 0 \\ 0 \\ 0 \\ 0 \\ 0 \\ 0 \\ -Ax_1 \\ 0 \\ 0 \end{bmatrix}

从末态 $x_4$ 开始

Q_Nx_4-\lambda_4=0 \Longrightarrow\lambda_4 =Q_Nx_4

考虑 $u_3$ (分别代入 $\lambda_4 =Q_Nx_4$ 和 $x_4=Ax_3+Bu_3$ )

\begin{aligned} &Ru_3+B^T\lambda_4=Ru_3+B^TQ_Nx_4=Ru_3+B^TQ_N(Ax_3+Bu_3)=0\\ &\Longrightarrow u_3 =-(R+B^TQ_NB)^{-1}B^TQ_NAx_3 \end{aligned}

记成 $u_3=-K_3x_3$

到 $x_3$

\begin{align} &Qx_3-\lambda_3+A^T\lambda_4=0\\ \Longrightarrow& Qx_3-\lambda_3+A^TQ_Nx_4=0\\ \Longrightarrow& Qx_3-\lambda_3+A^TQ_N(Ax_3+Bu_3)=0\\ \Longrightarrow& Qx_3-\lambda_3+A^TQ_N(A-BK_3)x_3=0\\ \Longrightarrow& \lambda_3= [Q+A^TQ_N(A-BK_3)]x_3\\ \end{align}

记为 $\lambda_3=P_3x_3$

这样依次递推出 $K_n$ 和 $P_n$ ，便可求出控制序列 $u_{1:N-1}$

\begin{align} P_N& = Q_N\\ K_n& = (R+B^TP_{n+1}B)^{-1}B^TP_{n+1}A\\ P_n& = Q+A^TP_{n+1}(A-BK_n) \end{align}

数值实现应求解线性方程组来计算增益，避免显式计算逆矩阵。时变形式为 $K_n=(R_n+B_n^\top P_{n+1}B_n)^{-1}B_n^\top P_{n+1}A_n$ 、 $P_n=Q_n+A_n^\top P_{n+1}(A_n-B_nK_n)$ 。

例子-HW2 Q1#

Part A 离散化动力学模型#

考虑一个二阶积分系统，状态和控制变量如下

\begin{align} x &= [p_1, p_2, v_1, v_2] \\ u &= [a_1, a_2] \end{align}

状态空间方程 $\dot{x}=Ax+Bu$

\begin{align} \dot{x} = \begin{bmatrix} 0 & 0 & 1 & 0 \\ 0 & 0 & 0 & 1 \\ 0 & 0 & 0 & 0 \\ 0 & 0 & 0 & 0 \end{bmatrix} x + \begin{bmatrix} 0 & 0 \\ 0 & 0 \\ 1 & 0 \\ 0 & 1 \end{bmatrix} u\end{align}

离散状态空间方程 $x_{k+1}=A_dx_k+B_du_k$

在输入零阶保持、 $A^2=0$ 时， $A_d=I+A\Delta t$ 、 $B_d=(I\Delta t+A\Delta t^2/2)B$ 。原式遗漏右乘 $B$ ，会使输入矩阵的维度错误。对本例：

A_d=\begin{bmatrix}I_2&\Delta t I_2\\0&I_2\end{bmatrix},\qquad B_d=\begin{bmatrix}\frac12\Delta t^2 I_2\\\Delta t I_2\end{bmatrix}.

Part B: Finite Horizon LQR via Convex Optimization#

定义性能指标和约束方程，使用 Convex.jl求解得到 Xcvx,Ucvx = convex_trajopt(A,B,Q,R,Qf,N,x_ic)

\begin{align} \min_{x_{1:N},u_{1:N-1}} \quad & \sum_{i=1}^{N-1} \bigg[ \frac{1}{2} x_i^TQx_i + \frac{1}{2} u_i^TRu_i \bigg] + \frac{1}{2}x_N^TQ_fx_N\\ \text{st} \quad & x_1 = x_{\text{IC}} \\ & x_{i+1} = A x_i + Bu_i \quad \text{for } i = 1,2,\ldots,N-1 \end{align}

初态 $x_{ic} = [5,7,2,-1.4]$

**验证 Bellman 最优性原理：**从原最优轨迹在时刻 $L$ 的状态 $x_L^*$ 出发，保留剩余时域、代价和约束，原最优控制序列的后缀仍是这个子问题的最优解。这不表示系统在任意中间时刻都已到达平衡点；若解不唯一，也不能要求重新求解后的轨迹必然逐点相同。

\begin{align} \min_{x_{L:N},u_{L:N-1}} \quad & \sum_{i=L}^{N-1} \bigg[ \frac{1}{2} x_i^TQx_i + \frac{1}{2} u_i^TRu_i \bigg] + \frac{1}{2}x_N^TQ_fx_N\\ \text{st } \quad & x_L = x^*_L \\ & x_{i+1} = A x_i + Bu_i \quad \text{for } i = L,L + 1,\ldots,N-1 \end{align}

Part C：Finite-Horizon LQR via Riccati#

使用Riccati 方程递推求解离散LQR问题的解析解并与convex.jl的求解结果进行对比，结果是一致的

多次随机初始状态结果也是一致的

Part D: Why LQR is so great LQR的优异性#

求出控制序列后，给实际的动力学系统加入噪声

x_{k+1} = Ax_k + Bu_k + \text{noise}

1
noise = [.005*randn(2);.1*randn(2)]

此处比较的是一次求解后直接执行的开环控制序列，与每步根据实际状态计算的反馈控制 $u_k=-K_kx_k$ 。抗扰效果来自反馈；对于同一个无约束 LQR 问题，QP 与 Riccati 是等价的求解方法，不能据此认定 Riccati 求解器本身更鲁棒。QP 若每步重新求解，也能形成反馈。

设定非零目标 $x_{goal}=[-3.5,-3.5,0,0]$ 。对本例双积分系统，它在零输入下仍是平衡点，因此可在误差坐标中使用 $u=-K(x-x_{goal})$ 。一般系统需要先求满足平衡条件的 $(x_{goal},u_{goal})$ ，再使用 $u=u_{goal}-K(x-x_{goal})$ 。

Part E: Infinite -horizon LQR 无限时间二次型调节问题#

矩阵 $P K$ 各元素的变化如图所示，可以看出对于一个有限时间的LQR系统，矩阵 $P(n_x\times n_x)$ 和 $K(n_u\times n_x)$ 在Ricatti反向迭代的过程中，经过一段时间就很快收敛。

对于时不变无限时域 LQR，在 $(A,B)$ 可稳定、 $(Q^{1/2},A)$ 可检测且 $R\succ0$ 等标准条件下，可得到稳定化 Riccati 解和常数增益 $K$ 。有限时域曲线在本例中趋于平稳，不表示任意系统都能快速收敛。

例子-HW Q2 LQR for nonlinear systems#

Part 0 预备知识#

非线性系统线性化

给定参考状态轨迹 $\bar{x}_{1:N}$ 和参考控制轨迹 $\bar{u}_{1:N-1}$ ，定义增量坐标

x_k=\bar{x}_k+\Delta x_k,u_k=\bar{u}_k+\Delta u_k.

对离散非线性动力学系统 $x_{k+1}=f(x_k,u_k)$ 进行线性化（一阶泰勒展开）

x_{k+1}\approx f(\bar{x}_k,\bar{u}_k)+\underbrace{\frac{\partial f}{\partial x}|_{\bar{x}_k,\bar{u}_k}}_{A_k}\Delta x_k+\underbrace{\frac{\partial f}{\partial u}|_{\bar{x}_k,\bar{u}_k}}_{B_k}\Delta u_k

其中， $A_k$ 是状态雅可比矩阵 $(n_x\times n_x)$ ， $B_k$ 是控制雅可比矩阵 $(n_x\times n_u)$

如果参考轨迹是动态可行的（即满足 $\bar{x}_{k+1}=f(\bar{x}_k,\bar{u}_k)$ ），则泰勒展开式可简化为

\bar{x}_{k+1}+\Delta x_{k+1}\approx f(\bar{x}_k,\bar{u}_k)+A_k \Delta x_k+B_k \Delta u_k

得到增量动力学方程

\Delta x_{k+1}\approx A_k \Delta x_k+B_k \Delta u_k

线性时不变系统离散化方法

\dot{x}(t)=Ax(t)+Bu(t)

连续系统的解为

x(t)=e^{A(t-t_0)}x(t_0)+\int_{t_0}^{t}e^{A(t-\tau)}Bu(\tau)d\tau

使用零阶保持器(ZOH)控制 $u(t)=u_k$ 在 $t\in[t_k,t_{k+1}]$ ，则

x_{k+1}=e^{A\Delta t}x_k+(\int_{0}^{\Delta t}e^{A\tau}d\tau)Bu_k

构造增广系统

\frac{d}{dt} \begin{bmatrix} x(t) \\ u(t) \end{bmatrix}= \begin{bmatrix} A & B \\ 0 & 0 \end{bmatrix} \begin{bmatrix} x(t) \\ u(t) \end{bmatrix}

在ZOH假设下 $\dot{u}(t)=0$ ，计算该系统的状态转移矩阵

\exp\left( \begin{bmatrix} A & B \\ 0 & 0 \end{bmatrix}\Delta t\right)= \begin{bmatrix} e^{A\Delta t} & \int_{0}^{\Delta t}e^{A\tau}d\tau B \\ 0 & I \end{bmatrix}

通过计算增广矩阵的指数

\exp\left(\begin{bmatrix}A&B\\0&0\end{bmatrix}\Delta t\right)=\begin{bmatrix}A_k&B_k\\0&I\end{bmatrix}

$A_k$ 为左上 $n\times n$ 块
$B_k$ 为右上 $n\times m$ 块

Part A: Infinite Horizon LQR about an equilibrium#

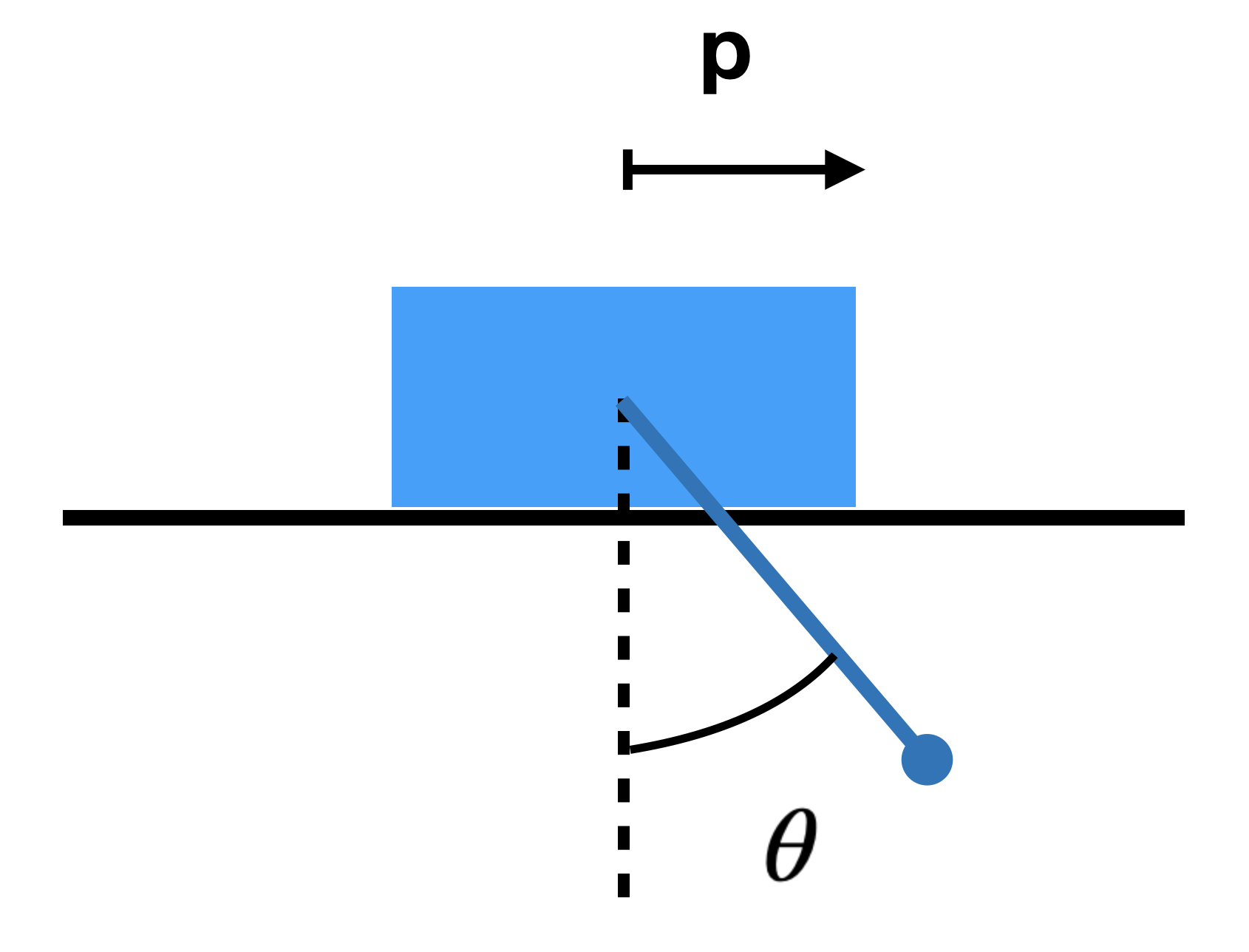

小车倒立摆（CartPole）的动力学方程

H(q)\ddot{q}+C(q,\dot{q})\dot{q}+G(q)=Bu

广义坐标 $q=[p,\theta]$
质量惯性矩阵 $H= \begin{bmatrix} m_c+m_p & m_pl\cos\theta \\ m_pl\cos\theta & m_pl^2 \end{bmatrix}$
科里奥利矩阵 $C= \begin{bmatrix} 0 & -m_pl\dot{\theta}\sin\theta \\ 0 & 0 \end{bmatrix}$
重力向量 $G=\begin{bmatrix}0\\m_pgl\sin\theta\end{bmatrix}$ （此处 $\theta=0$ 为摆向下）
输入映射矩阵 $B=\begin{bmatrix}1\\0\end{bmatrix}$

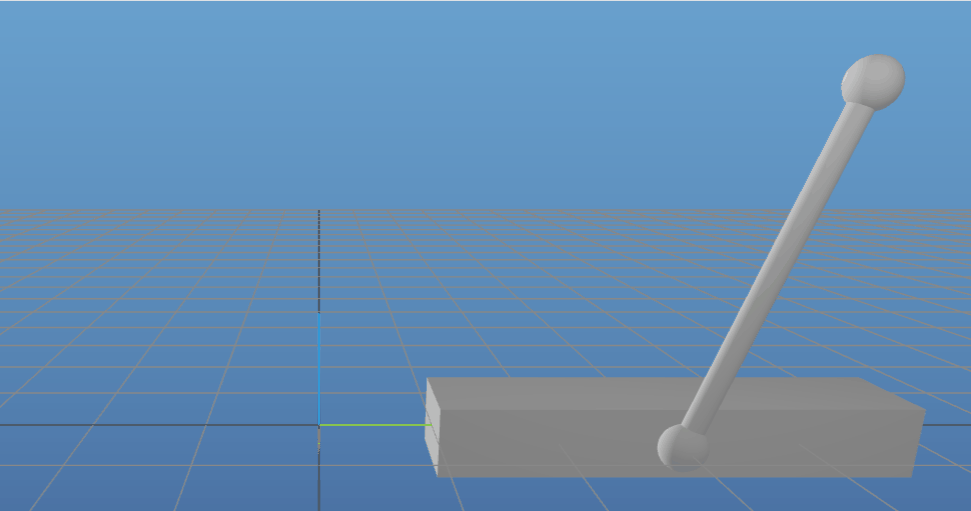

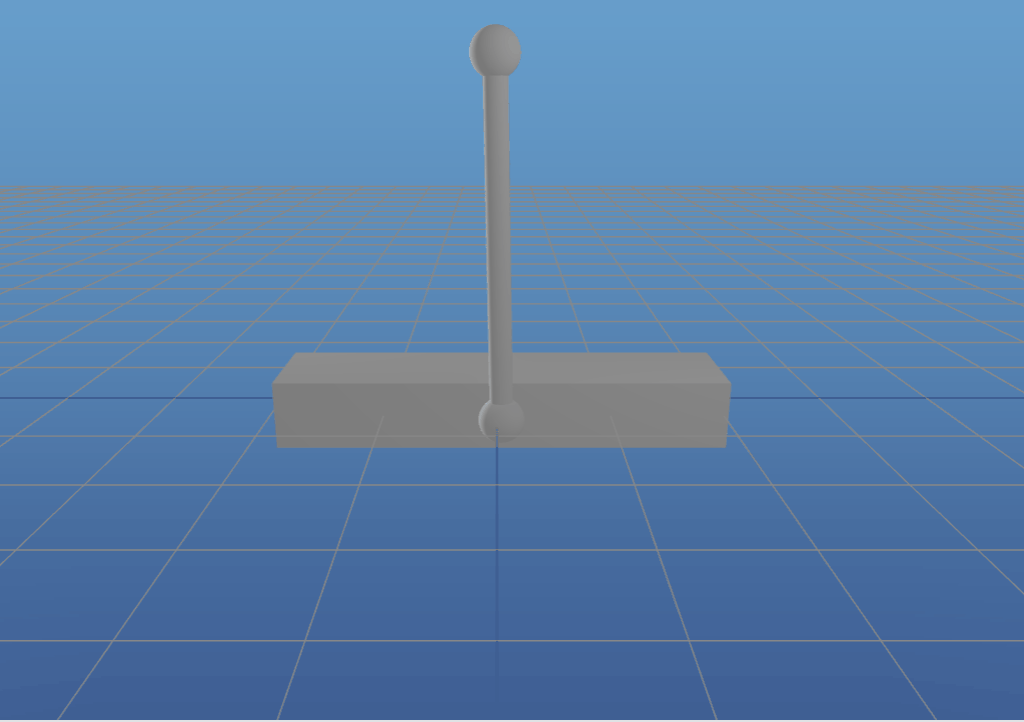

使用Infinite Horizon LQR将倒立摆小车稳定到平衡位置

1
xgoal = [0, pi, 0, 0]
2
x0 = [0, pi, 0, 0] + [1.5, deg2rad(-20), .3, 0]

Part B : Basin of Attraction吸引域分析#

LQR控制器是基于系统在 $(x_{goal},u_{goal})$ 处的线性近似设计的，当系统状态远离线性化点时，真实非线性动力学与线性模型差异变大，导致控制器性能下降甚至失效。

这里测试LQR控制器在不同初始条件下的稳定性，绘制吸引域，即能成功稳定的初始状态范围。

1
# create a span of initial configurations
2
M=20
3
ps = LinRange(-7, 7, M)
4
thetas = LinRange(deg2rad(180-60), deg2rad(180+60), M)

Part C : 无限时域LQR调参#

本例通过调整 $Q,R$ 并对输入限幅，检查给定初态下 5 秒末的误差是否小于 0.1。LQR 本身不显式处理 $-3\le u\le3$ ；截断控制会改变闭环系统，某次仿真满足条件不能保证其他初态也满足。需要硬约束时，应采用相应的约束优化控制方法。

Part D: TVLQR for trajectory tracking#

在参考轨迹的每个点上线性化系统，设计时变反馈增益 $K(t)$ ，使系统能稳定跟踪时变目标。

1
function TVlqr(A_list::Vector{Matrix{Float64}}, B_list::Vector{Matrix{Float64}}, Q::Matrix, R::Matrix,
2
        Qf::Matrix,N::Int64)::Tuple{Vector{Matrix{Float64}}, Vector{Matrix{Float64}}}
3

4
        nx, nu = size(B_list[1])
5

6
        P = [zeros(nx,nx) for i = 1:N]
7
        K = [zeros(nu,nx) for i = 1:N-1]
8
        P[N] = deepcopy(Qf)
9
        for i = N-1:-1:1
10
            A,B = A_list[i],B_list[i]
11
            K[i] = (R + B'*P[i+1]*B) \ (B'*P[i+1]*A)
12
            P[i] = Q + A'*P[i+1]*(A - B*K[i])
13
        end
14
        return P,K
15
    end

整理与核查说明#

本笔记原有许可为 CC BY 4.0。引用的课程材料、代码和图片仍须遵守其各自的许可。

核查状态：部分验证（2026-10-04）。 已核对离散化、LQR 与二次规划关系及维度；完整摆杆实验未重新运行。

2026-10-04 整理时修正了已定位的公式和实现问题。文中的图片、动画和输出保留自学习时的实验记录，不代表修订后的代码已经完整重跑。作业片段依赖原项目环境，不能直接作为完整可运行教程；具体核查范围与尚未复现事项见正文。
